Bình 1 túi lọc đầu vào phía trên DHDR - Top In Single Bag Filter Housing DHDR Series
Liên hệ
Túi lọc dòng DHPPG được làm bằng vải lọc nỉ kim chất lượng cao với cấu trúc đặc biệt. Nó có các đặc điểm của độ bền cao, khả năng giữ bụi bẩn lớn, hiệu quả lọc tuyệt vời và tuổi thọ lâu dài. Nó được sử dụng rộng rãi trong hóa chất, thực phẩm và đồ uống, dược phẩm và các lĩnh vực khác.
-
Mô tả
Tính năng sản phẩm:
- Nắp lật lưng rùa, không có cặn ở mặt trên và mặt dưới.
- Nắp đậy trên cùng được bịt kín và không có rò rỉ.
- Mặt trong được mài nhẵn, không góc chết, không bám cặn, dễ dàng vệ sinh.
- Rổ lọc đánh bóng điện phân rất dễ làm sạch.
- Thiết kế của giá đỡ có thể điều chỉnh được, vì vậy khách hàng có thể điều chỉnh chiều cao của bộ lọc để thích ứng với không gian lắp đặt khác nhau
Thông số kỹ thuật sản phẩm:
| MÃ BỘ LỌC | JRD-1 | JRD-2 |
| KÍCH THƯỚC TÚI LỌC |
# 1 |
# 2 |
| DIỆN TÍCH LỌC | 0.25m² | 0.50m² |
| ÁP SUẤT HOẠT ĐỘNG TỐI ĐA | 10.0 Bar | |
| NHIỆT ĐỘ HOẠT ĐỘNG TỐI ĐA |
120℃ |
|
| VẬT LIỆU CỦA BÌNH LỌC / XI LANH / LƯỚI LỌC |
SUS304 / SUS316L
|
|
| VẬT LIỆU GIOĂNG / PHỚT |
EPDM,VITON,Nitrile,EPDM,Teflon,PVDF,Silicone
|
|
| ĐẦU VÀO & ĐẦU RA | Kẹp trì, mặt bích, ren, .... | |
| XỬ LÝ BỀ MẶT | Phun cát, đánh bóng gương, đánh bóng điện | |
| KHỐI LƯỢNG LỌC | 13 L | 27L |
| TRỌNG LƯỢNG | 36kg | 42kg |
| CHIỀU CAO LẮP ĐẶT | 98cm | 181cm |
| KHÔNG GIAN LẮP ĐẶT | 50cm x 50cm | |

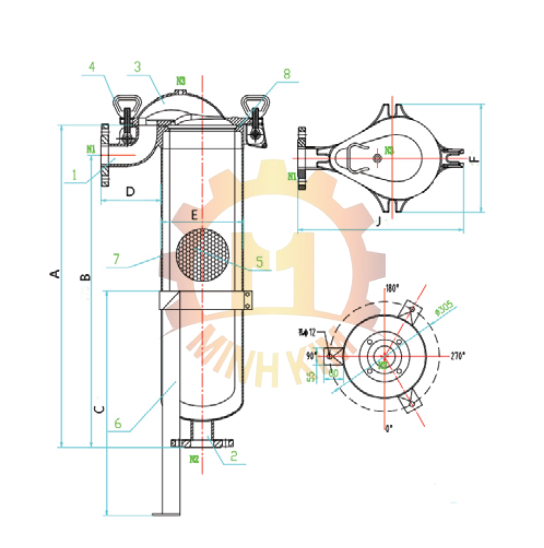

Bản vẽ và kích thước:
| KÍCH THƯỚC SẢN PHẨM | #1 (mm) | #2 (mm) |
| A | 490 | 853 |
| B | 410 | 770 |
| C | 370 | 480 |
| D | 155 | 155 |
| E | 219 | 219 |
| F | 290 | 290 |
| J | 425 | 425 |
| THÔNG SỐ SẢN PHẨM | #1 (mm) | #2 (mm) |
| Đầu vào N1 | Mặt bích DN50 PN16 RF (2 '150 # RF) | |
| Đầu ra N2 | Mặt bích DN50 PN16 RF (2 '150 # RF) | |
| Cổng đo áp suất N3 | Ren trong 1/4" | |
| Đầu vào 1 |
SS304,SS316 |
|
| Đầu ra 2 | SS304,SS316 | |
| Nắp đậy phía trên 3 | SS304,SS316 | |
| Bu lông khóa 4 | M16 | |
| Giỏ lọc 5 | SS304,SS316 | |
| Giá đỡ di chuyển 6 | SS304,SS316 | |
| Xi lanh 7 | SS304,SS316 | |
| Gioăng kiểu O 8 | FEP,NBR,EPDM,BUNA-N,silicone,VITON | |
THÔNG TIN ĐẶT HÀNG: Ví dụ: DHDR – 2 – E – A - F
|
DHDR
|
KIỂU LỌC |
VẬT LIỆU |
XỬ LÝ BỀ MẶT |
VẬT LIỆU GIOĂNG |
|
#1 #2 |
E = SS304 |
A = Sand Blasting B = Mirror Polish C = Electrolytic Polish |
F = FEP |
